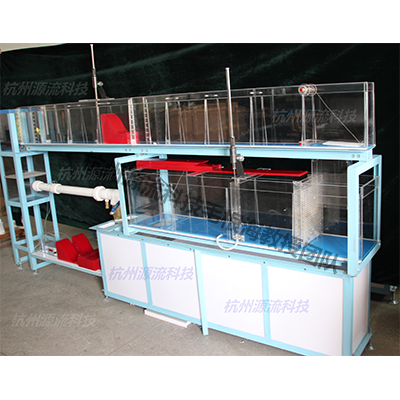

名稱：自循環明渠水力學多功能實驗儀

型號:MGH-FF  3-2-3

規格及功率：3100×420×1450，220V，550W

主要功能：

能為10多項明渠實驗提供教學實驗平臺。

1．滿足以下技能訓練

明渠流穩水系統設計、流量測量、水位測量、水位測針應用、水力模型試驗等技能；

2．滿足以下定性分析實驗

薄壁堰、WES曲線型實用堰、有坎寬頂堰、無坎寬頂堰和戽流的堰型和流態演示。

3．滿足以下定量測量實驗

圓角進口和直角進口無側收縮寬頂堰、WES曲線型實用堰流量因數測量實驗；水躍實驗；消能池實驗；消能坎實驗；挑流消能實驗和閘下出流實驗。

主要配置及技術參數：

美國原裝進口0.5級精密傳感器，實時數顯1級精度電測流量儀，并配有三角量水堰與零點測量裝置。上、中、下槽空間三疊層緊縮布置，上工作槽長×寬度為3m×100mm。最大流量5000 ml/s，設計流量2000~3000 ml/s，導軌的不平整度±0.15mm；其他配置有蓄水槽，穩水頭部，多種實驗模型、標準測針2套、供水泵、流量調節裝置等主要部件；實驗精度±（0.01~0.03）。高教社出版的配套教材。

提供水躍、消能池、消能坎、挑流與多種堰流5項實驗報告測試樣本（可作調試驗收標準）
